单相交流变频电源

8100XT系列（三入单出）

01/调压稳压

宽范围调压，输出电压0~300V可调（或选配更高电压），适应不同设备的电压需求；在负载变化或输入波动时保持输出电压稳定。

02/变频功能

可在一定范围内（如45Hz~65Hz或选配更高400Hz）调整交流电频率，模拟不同国家的电网标准（50Hz/60Hz）或特殊需求。

03/波形纯净

通过SPWM（正弦脉宽调制）等技术输出高质量正弦波，减少谐波干扰。

04/适应多种负载

可带载阻性负载、感性负载、容性负载等不同类型负载。

05/测试与仿真

验证电器在不同电压/频率下的性能，如出口认证测试等；模拟电网异常（如电压骤升/骤降、频率波动）测试设备抗干扰能力。

01

宽范围调压调频

可模拟全球不同电网标准，如日本100V/50Hz、美国120V/60Hz、欧洲230V/50Hz。测试电器设备的宽电压/频率兼容性，如出口认证测试

02

IGBT/PWM技术

IGBT（绝缘栅双极晶体管）实现高效电能转换，降低开关损耗。PWM（脉宽调制）生成纯净正弦波，减少谐波失真

03

高启动负载能力

可驱动高冲击电流负载（如激光器、容性负载），瞬时峰值电流达额定值3倍

04

快速暂态响应

负载突加/突卸（如电机启动、电源切换）时，电压快速恢复，避免设备宕机

05

恒流输出设计

可轻易启动电机、压缩机等高启动电流负载，避免传统电源因过流保护而断电。自动限制最大电流，同时维持输出电压稳定

06

多重保护功能

过载/短路保护；过温保护，防止IGBT过热损坏；声光报警提示

07

7组记忆存储

快速切换预设参数（如测试不同国家电网标准），避免重复手动设置，提升操作效率；可设置电压、频率、电流限值等

08

定制化能力

可根据需求增加功能，如：更高频率（400Hz）、更高电压（400V、500V、600V等）

      一、设备描述


      仪迪电子81系列单相交流稳压变频电源，采用SPWM调制控制技术，实现了电源输出智能化与精细化调节，输出波形纯净，通过调节输出电压与频率可模拟各个国家电网，从而测试各类产品的电网适应能力，也可满足长期的产线化生产电源需求，如基础供电、带载老化等，通过数字键盘可快速编辑各项参数及切换测试程序等操作，广泛应用于各电气化产品生产线、质检所、实验室等。



      二、适用负载类型


      该系列交流稳压变频电源的负载适应性强，在功率允许范围内可带载各类感性负载、容性负载、阻性负载，具有良好的抗冲击能力设计，可轻松带载各类被测产品。



      三、功能特点


• 全范围可调输出电压及频率设定范围（电压0-300V，频率45-65Hz）；
• 采用IGBT / PWM技术与开关放大器设计；
• 输出电压的稳定率可达0.5%；
• 可带载单相负载，在阻性负载下波形失真小于1%；
• 高启动负载能力，超强输出波峰因数3:1；
• 暂态反应快，在瞬间加载或除载时波形可于2ms内恢复；
• 特殊的恒流输出设计，可轻易启动电机、压缩机等高启动电流负载；
• 输出过载、短路、过温保护及报警；
• 提供7个记忆组，可快速调用输出不同记忆值（电压、频率和上限电流限值等）;
• 其他特殊要求可定制。


      四、多重保护功能

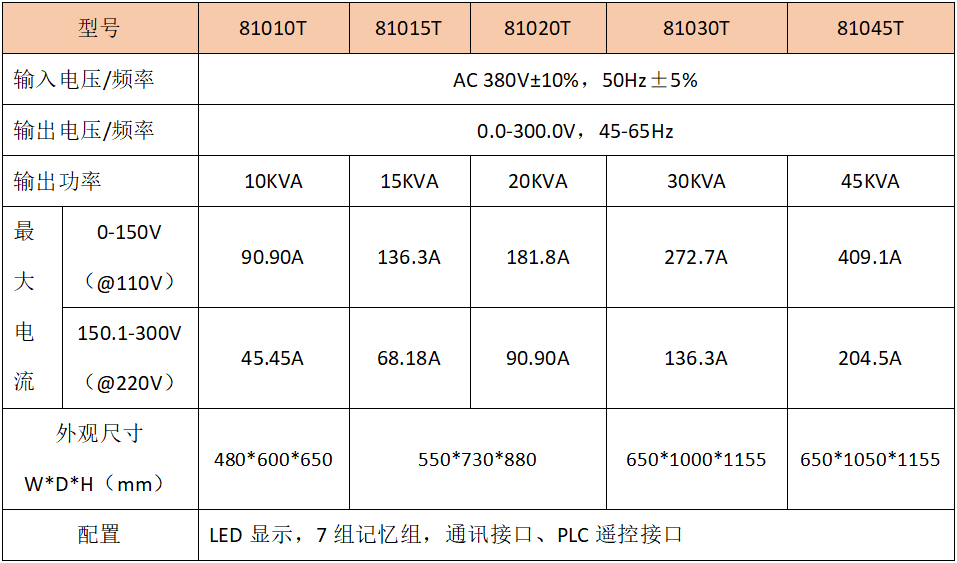

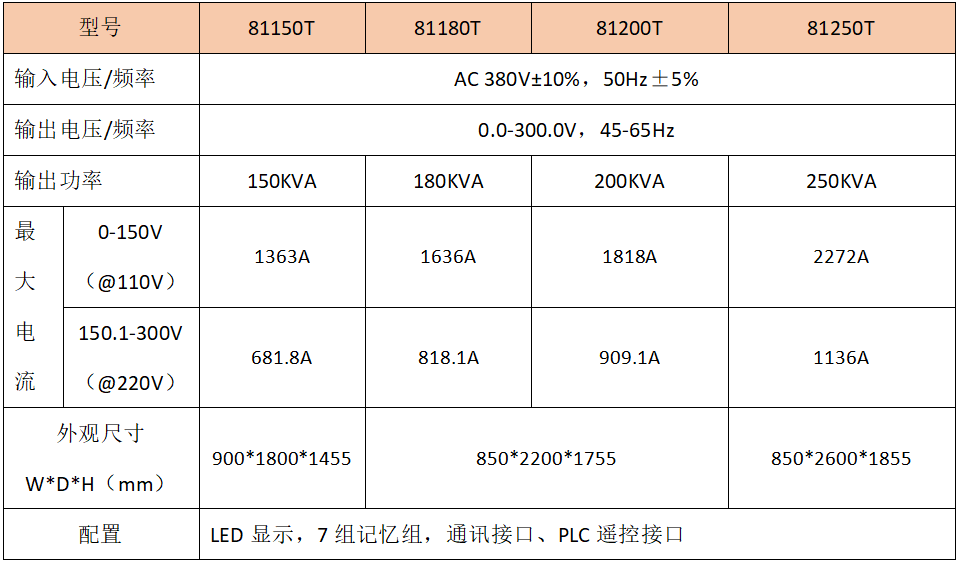

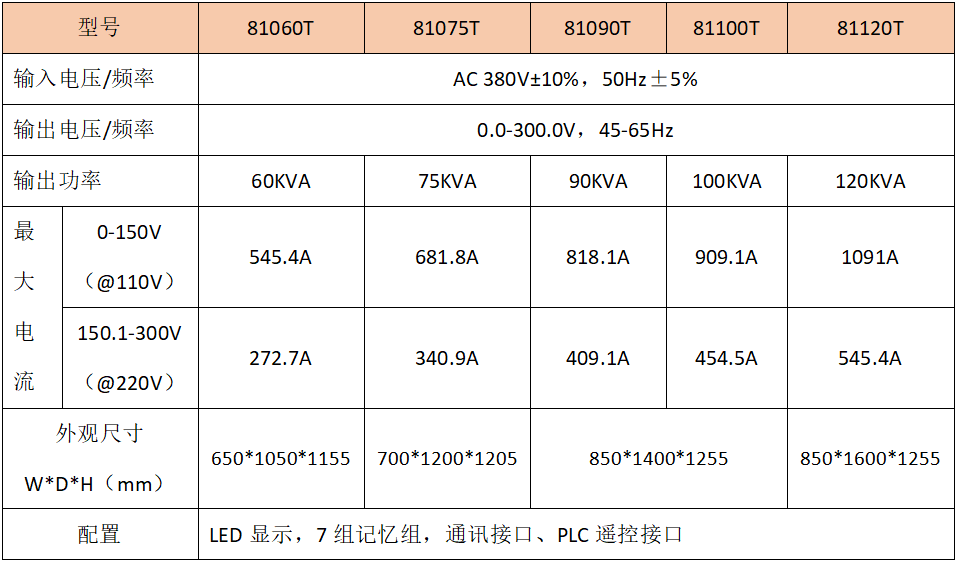

      五、技术参数



  • A

  • B

  • C

  • D

  • E

  • F
