电机状态监测的双重维度：转速与转向测量技术解析
2025-09-01
转速测量：从机械接触式到非接触智能方案
原理：轴端安装光栅盘，通过红外发射-接收模块生成AB相脉冲，单片机计数换算转速（公式：n=60f/N，N为每转脉冲数）。
优势：±0.01%超高精度，ABB机器人伺服电机标配方案。
缺点：需要同轴安装编码器，有些电机无法连轴安装，在产线上使用有局限性。

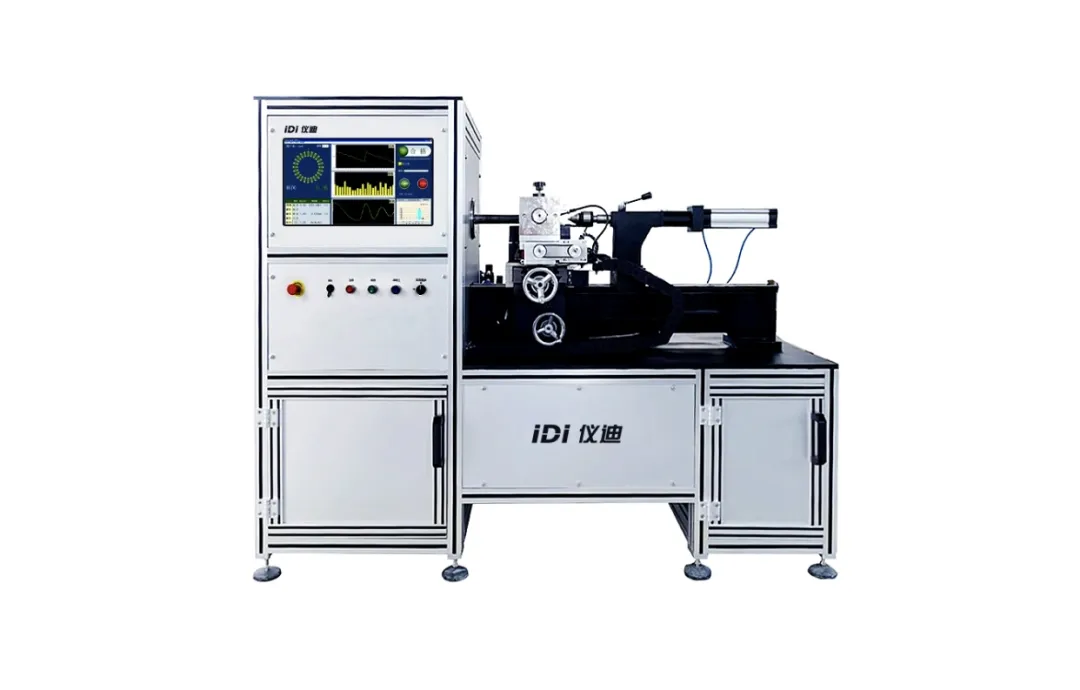

案例：某新能源汽车电机测试台架采用2048线编码器，实现0.1rpm分辨率
霍尔效应磁电方案。
实施步骤：
转轴贴装6极磁环；
3144霍尔元件固定距磁环1mm处；
信号调理电路滤噪后接入PLC高速计数模块。

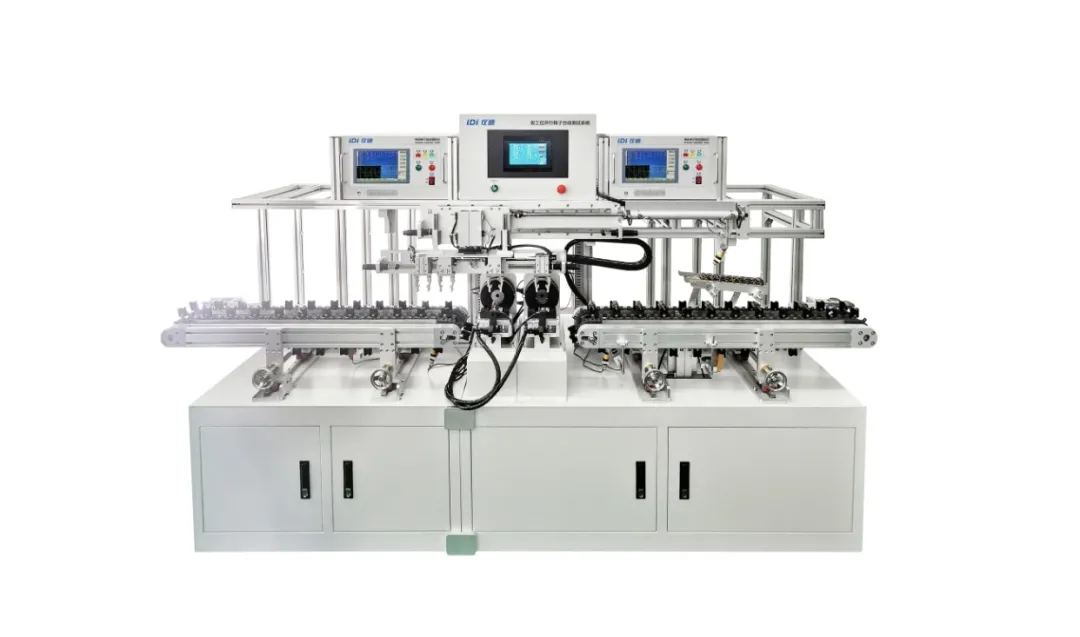

成本对比：较编码器降低60%，适合家电电机批量检测。
电机轴贴黑白胶带，外部固定光电开关或光纤传感器，单片机统计每秒脉冲数×60换算转速。
缺点：需要贴胶带或者反光纸，不适合产线批量使用。
电磁感应方案
将LC传感器置于电机旁，利用LC感应电机磁场的变化，可知电机的转速。
优点：非接触式方案。
缺点：局限性大，只能适用于同步电机，且由于LC的谐振频率要和电机磁场变化频率一致，只能测量单一转速。
通过解算激励信号（10kHz）与感应信号的相位差获取转速，特别适合电动汽车驱动电机等强电磁干扰场景。
转向判别：相序分析与视觉标记技术
三相电机相序检测法
操作规范：
相序表U/V/W端子对应接入电源端，观察指示灯序列：正转时为绿-黄-红循环，安全警示：600V以上电压必须使用绝缘延长杆操作。
系统构成：200fps工业相机+OpenCV图像处理算法。
创新应用：某风电企业采用此方案实现叶片转向远程监控，误判率<0.001%。
